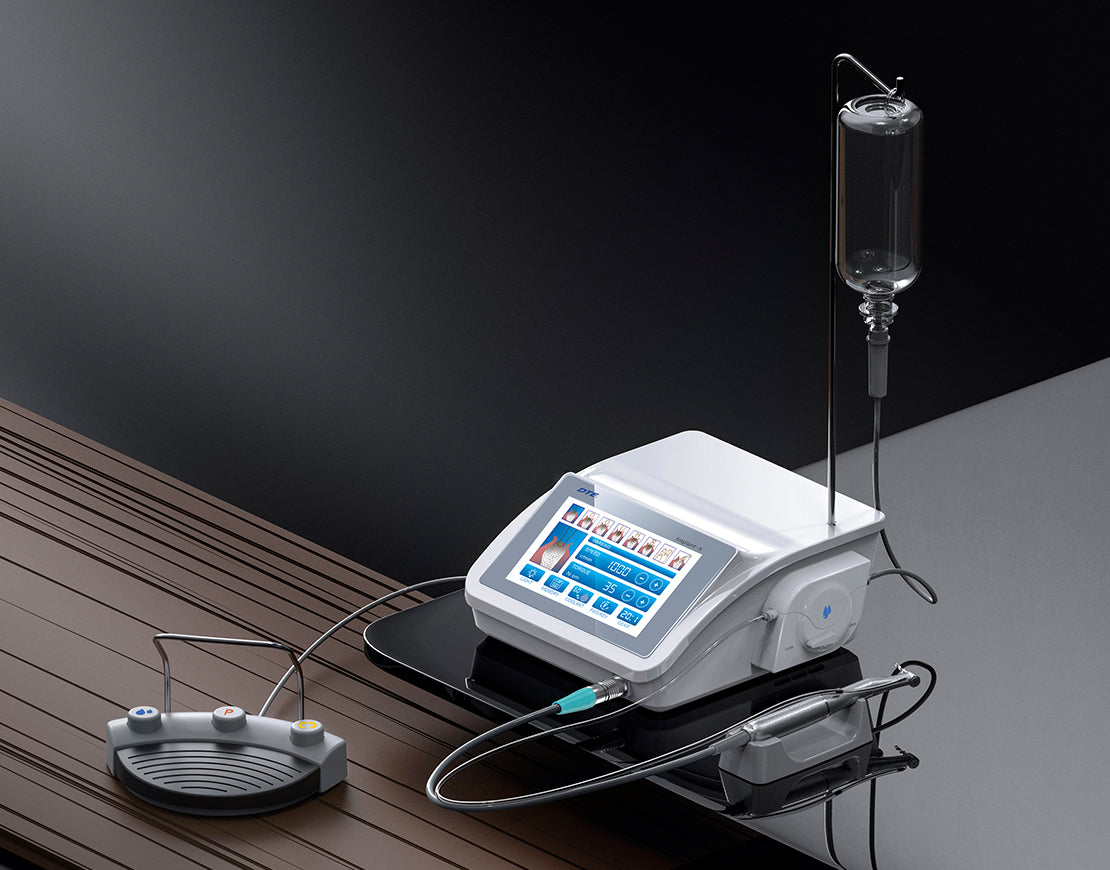

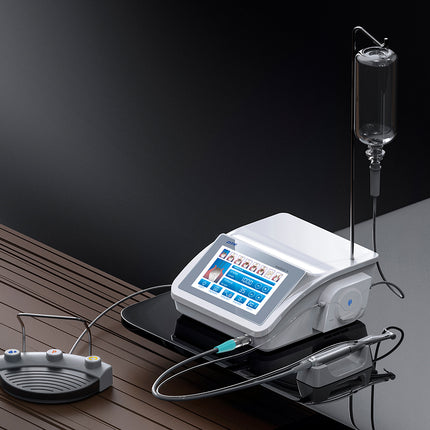

Der kritische Moment einer Implantation dauert wenige Sekunden: die Aufbereitung des Bohrstollens, das Einbringen des Implantats, der Anzug auf das gewünschte Drehmoment. In diesen Sekunden zählt nur eines – dass das Gerät genau das tut, was Sie eingestellt haben. Der Woodpecker Implanter wurde für diese Sekunden gebaut.
Acht vorkonfigurierte Programme führen Sie vom Positionierungsbohrer bis zur Abutmentschraube. Der LED-Motor beleuchtet den Situs direkt am Handstück – dort, wo die OP-Leuchte durch Ihre eigene Hand verschattet wird. Und die Drehmomentüberwachung greift ein, bevor der Knochen zu viel abbekommt.
Was den Implanter im Alltag ausmacht

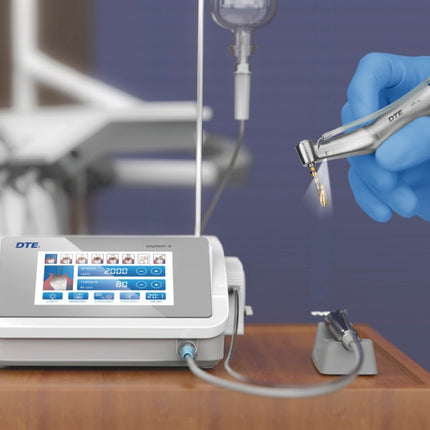

💡 LED direkt am Motor

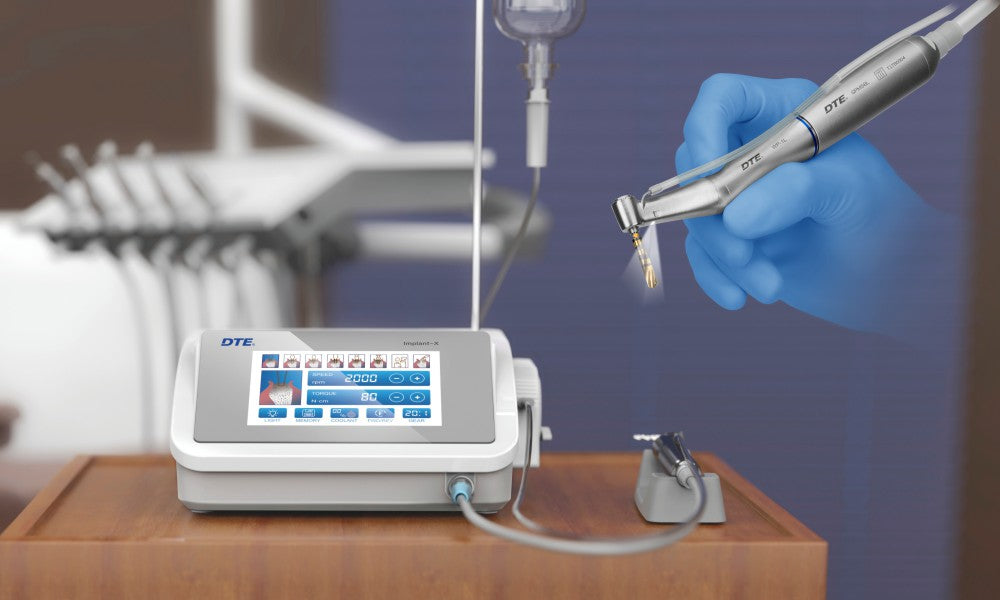

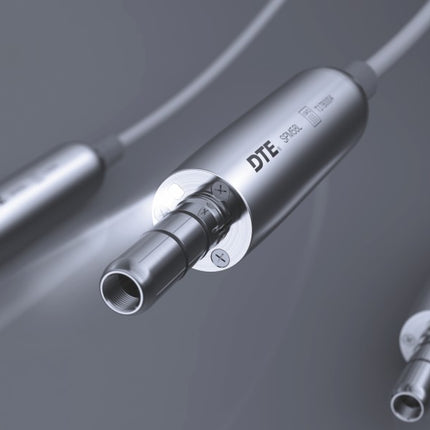

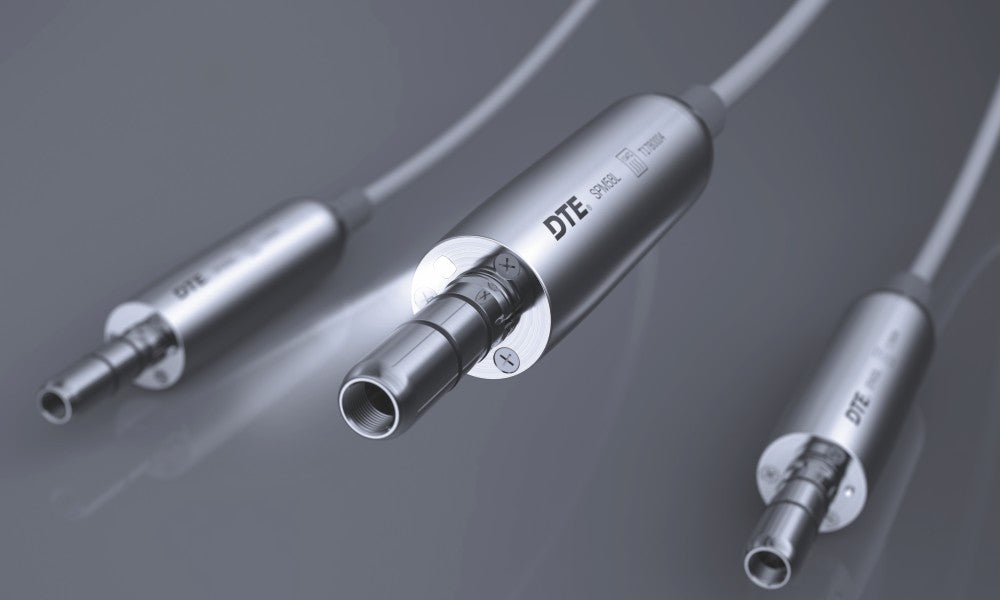

Die Beleuchtung sitzt am Mikromotor und leuchtet den Arbeitsbereich aus, während Sie das Fußpedal treten. Über die LED-Taste am Display jederzeit zu- oder abschaltbar. Besonders wertvoll bei Eingriffen im posterioren Unterkiefer.
⚙️ Drehmomentschutz 5–80 Ncm
Erreicht der Motor den voreingestellten Wert, bremst er bis zum Stillstand ab und verhindert ein Überschreiten. Fußpedal lösen, neu antreten – der Schutz setzt sich zurück.
📱 Touch-Display statt Tastenraten
Programme werden per Fingertipp auf dem Symbol gewählt. Drehzahl, Drehmoment, Wassermenge, Übersetzung und Drehrichtung sind gleichzeitig sichtbar – kein Durchblättern von Menüebenen.

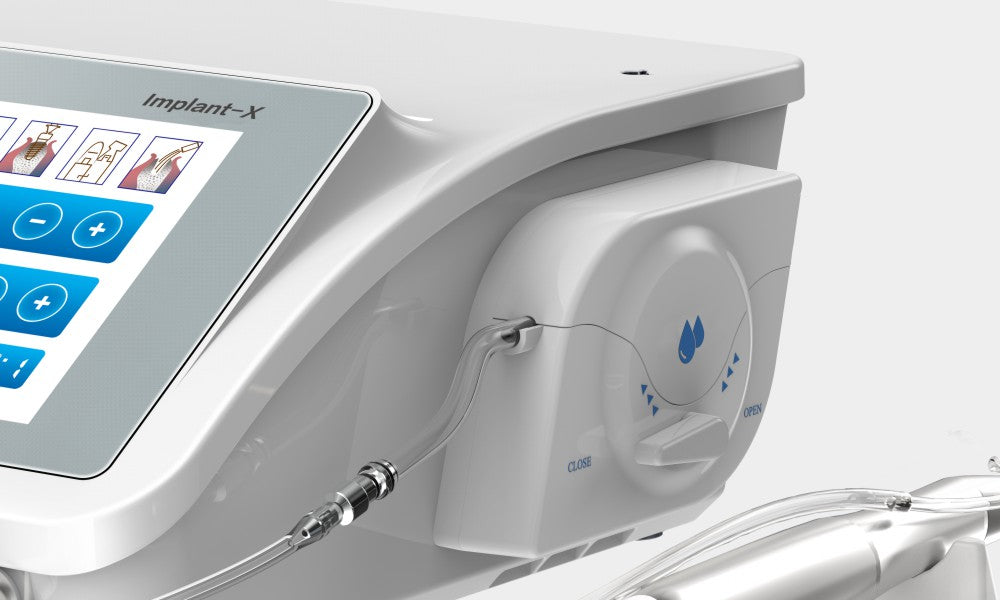

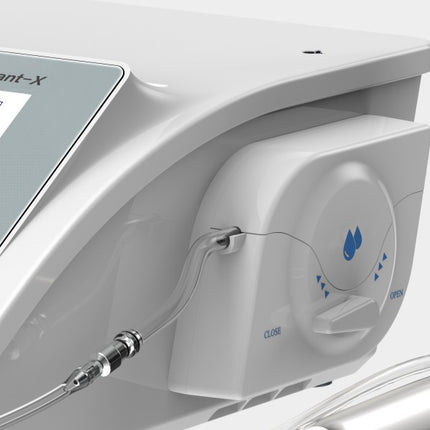

💧 Peristaltikpumpe bis 110 ml/min
Sechs Wasserstufen (0/20/40/60/80/100 %) für bedarfsgerechte Kühlung. Eigenes Spülprogramm zum Durchspülen der Leitung ohne Motordrehung.

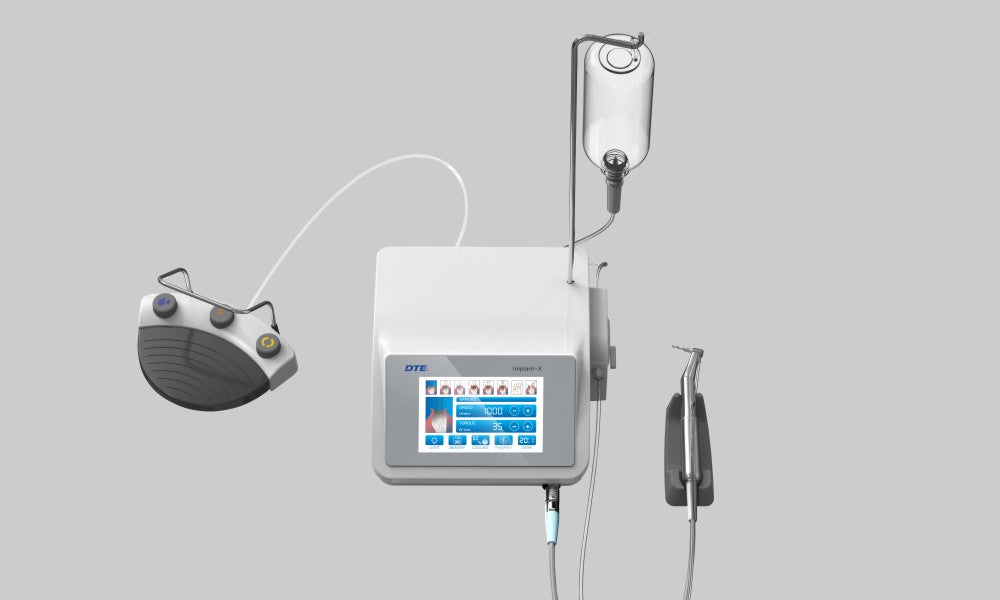

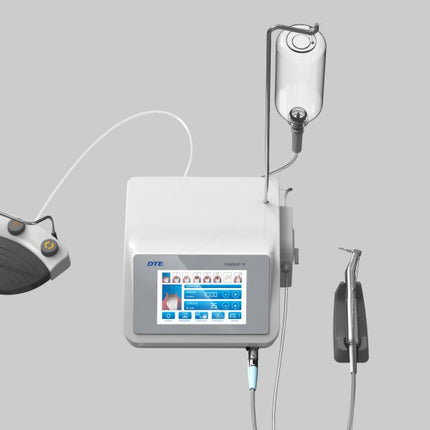

🦶 Multifunktions-Fußpedal MF4
Programmwechsel, Drehrichtung, Wassermenge und stufenlose Drehzahl – alles am Fuß. Ihre Hände bleiben im sterilen Bereich. Kabellänge 2,8 m, Schutzart IPX6.
💾 Eigene Werte speichern
Ihre bevorzugten Parameter pro Programm werden per Speichertaste hinterlegt und stehen beim nächsten Start sofort bereit. Werksreset jederzeit möglich.
Der Unterschied zur Standardversion: Nur die Gerätevariante mit LED-Motor verfügt über die zuschaltbare Handstück-Beleuchtung (Motorserie SPM58L / SPM58LS – das „L“ steht für LED). Wer einmal mit Licht am Handstück präpariert hat, stellt es nicht wieder ab.
Die 8 Programme – vom Pilotbohrer bis zum Abutment
Werkseitige Voreinstellungen laut Bedienungsanleitung; alle Werte innerhalb der angegebenen Bereiche frei anpassbar. Angaben für Winkelstück-Übersetzung 20:1 (Standard).
| Programm |
Anwendung |
Drehzahl (U/min) |
Drehmoment (Ncm) |
Wasser |
| 1 · Positionierung |
Exakte Positionierung am Alveolarknochen mit dem Positionierungsbohrer |
200–2.500 (Std. 1.000)
|
5–80 (Std. 35)
|
40 % |
| 2 · Bohren |
Festlegen von Richtung und Tiefe der Bohrung |
200–2.500 (Std. 800)
|
5–80 (Std. 35)
|
40 % |
| 3 · Aufbereiten |
Erweitern des Bohrstollens auf den Zieldurchmesser |
200–2.500 (Std. 600)
|
5–80 (Std. 35)
|
40 % |
| 4 · Gewindeschneiden |
Schneiden des zum Implantat passenden Gewindes |
15–100 (Std. 20)
|
5–80 (Std. 35)
|
40 % |
| 5 · Implantieren |
Einbringen des Implantats in den Alveolarknochen |
15–100 (Std. 20)
|
5–80 (Std. 35)
|
0 % |
| 6 · Abutmentschraube |
Kontrolliertes Anziehen der Aufbauschraube |
15–100 (Std. 20)
|
5–15 (Std. 10)
|
0 % |
| 7 · Individuell |
Freier Modus für weitere Eingriffe – mit geradem oder Winkelstück in unterschiedlichen Übersetzungen |
15–40.000 (Std. 1.200)
|
5–80 (Std. 45)
|
40 % |
| 8 · Spülen |
Wasserabgabe ohne Motordrehung zum Durchspülen der Leitung |
– |
– |
80 % |
Übersetzungen & Handstück-Kompatibilität
-
Wählbare Übersetzungen: 1:1, 1:2, 1:3, 1:5 sowie 16:1, 20:1, 27:1 – das Display rechnet Drehzahl und Drehmoment auf das eingestellte Verhältnis um.
-
Vor- und Rücklauf per Display oder Fußpedal – auch während des Betriebs umschaltbar.
-
Wichtig für die Genauigkeit: Die Drehmomentanzeige hängt von der Präzision des montierten Winkelstücks ab. Der Hersteller empfiehlt ausdrücklich das passende Original-Handstück; bei Fremdfabrikaten kann der angezeigte Wert vom tatsächlichen Drehmoment abweichen.
Aufbereitung & Hygiene
-
Autoklavierbar: Motorhandstück, Motorkabel, Silikon-Handstückhalter, Desinfektionsstopfen, Kühlrohrklemme und Schmiermitteldüse – fraktioniertes Vorvakuum, mind. 4 Minuten bei 132/134 °C und 2,0–2,3 bar.
-
Standzeit: Die Gebrauchsanweisung nennt als Verarbeitungslimit maximal 250 Sterilisationszyklen für das Motorhandstück.
-
Standzeit schonen – sterile Schlauchüberzüge: Die Gebrauchsanweisung nennt thermische und chemische Beanspruchung bei jeder Aufbereitung ausdrücklich als Alterungsursache. Sterile Einweg-Schlauchüberzüge aus SMS-Vlies führen Motorkabel und Kühlschlauch geschützt durch das sterile Feld: Blut, Speichel und Desinfektionsmittel erreichen das Kabel gar nicht erst, mechanische Beanspruchung und Wischdesinfektion fallen deutlich schonender aus. Für das 1,8 m lange Motorkabel des Implanter passt der Überzug 8,5 × 175 cm mit Teleskopfaltung über die volle Länge. Das Motorhandstück selbst bleibt regulär aufbereitungspflichtig. (Erfahrungswert aus der Praxis – die Gebrauchsanweisung trifft dazu keine eigene Aussage.)
-
Temperaturgrenze: 138 °C dürfen nicht überschritten werden. Vor der Motordesinfektion den Desinfektionsstopfen einsetzen.
-

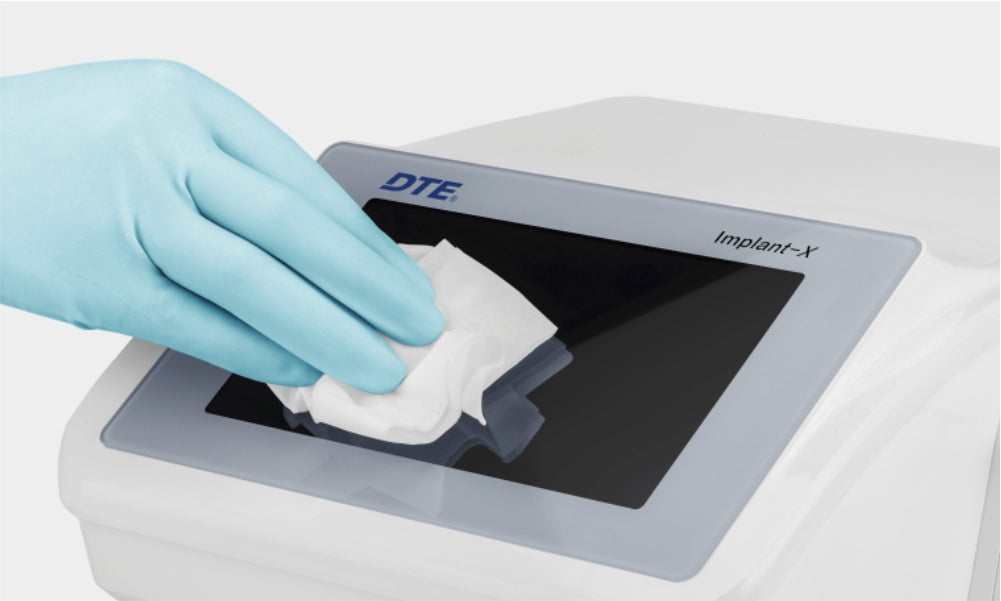

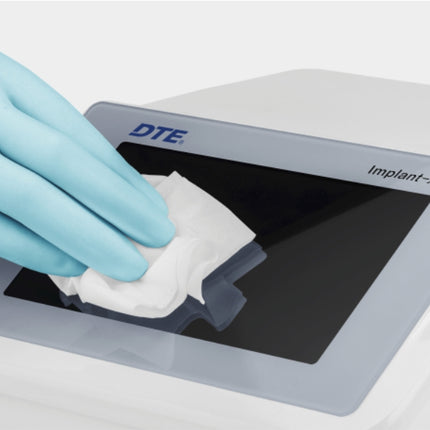

Nicht autoklavierbar: Steuergerät und Fußschalter – diese werden mit weichem Tuch und Flächendesinfektion (chlor- und aldehydfrei) gewischt.
-
Motor nicht ölen – Schmieröl führt zu Überhitzung und Motorschaden.
Technische Daten
| Modell |
Implanter – Dental Implant Unit (Software Implantat-V1) |
| Motor |
Serie SPM58 – LED-Ausführung SPM58L / SPM58LS |
| Drehzahlbereich Motor |
300–40.000 U/min (am Winkelstück 20:1 ab 15 U/min auslösbar) |
| Drehmomentbereich |
5–80 Ncm (bei Übersetzung 20:1) |
| Motorspannung |
DC 27 V · Maße Ø max. 21,5 mm, Länge 110 mm · Kabel 1,8 m |
| Kühlmittelförderung |
Peristaltikpumpe, max. 110 ml/min · 6 Stufen (0/20/40/60/80/100 %) |
| Fußpedal |
Modell MF4, Kabellänge 2,8 m |
| Stromversorgung |
200–240 V~, 50/60 Hz, 150 VA · Sicherungen 2× T1,6AL 250 V |
| Betriebsart |
Intermittierend: 3 min EIN / 10 min AUS |
| Schutzart |
Gerät IPX1 · Fußpedal IPX6 |
| Klassifizierung |
Schutzklasse I, Anwendungsteil Typ B (Winkelstück) |
| Max. Temperatur Anwendungsteil |
41,8 °C |
| Abmessungen Steuergerät |
276 × 267 × 110 mm |
| Gehäusematerial |
PC + ABS · Handstück: Messing |
| Betriebsumgebung |
+5 bis +40 °C · rel. Luftfeuchte 30–75 % · 70–106 kPa |
| EMV |
Geprüft nach EN 60601-1-2 |
| Hersteller |
Guilin Woodpecker Medical Instrument Co., Ltd., China |
Zwei Ausführungen zur Wahl
| Variante |
Was Sie bekommen |
| Einzelgerät |
Steuergerät, ein LED-Motorhandstück SPM58L mit fest verbundenem Kabel, Fußpedal MF4 und Zubehör laut Lieferumfang. |
| Set + 2. LED-Motorhandstück SPM58L |
Zusätzlich ein zweites LED-Motorhandstück SPM58L inklusive Anschlusskabel. Der Sinn: Während ein Motor im Autoklav ist, arbeiten Sie mit dem zweiten weiter – kein Wartefenster zwischen zwei Eingriffen, und Sie haben zugleich eine Ausfallreserve. |
Das Motorkabel ist laut Gebrauchsanweisung fest mit dem Motor verbunden und nicht einzeln abnehmbar – die Zweitausstattung ist deshalb immer ein komplettes Motorhandstück.
Lieferumfang
- Steuergerät Implanter mit Touch-Display
- Mikromotor mit LED und fest verbundenem Anschlusskabel (1,8 m) – in der Set-Variante zweifach
- Multifunktions-Fußpedal MF4 (2,8 m)
- Netzkabel
- Infusionsflaschenhalter
- Einweg-Wasserleitungsset für die Schlauchpumpe
- Motor-Desinfektionsstopfen
- Silikon-Handstückhalter
- Motorkabel-Kühlrohrklemme
- Schmiermitteldüse
- Ersatzsicherungen
- Bedienungsanleitung (deutsch)
Hinweis: Ein chirurgisches Winkelstück (z. B. 20:1) sowie Bohrer und Adapter sind nicht Teil des Standardlieferumfangs, sofern nicht ausdrücklich als Set ausgewiesen. Maßgeblich ist die dem Gerät beiliegende Original-Packliste des Herstellers – bitte sprechen Sie uns bei Fragen zur Konfiguration an.
Passend dazu aus unserem Sortiment
🛡️ Sterile Schlauchüberzüge
💧 Verbrauchsmaterial für die Kühlung
⚡ Piezochirurgie ergänzen
🦷 Implantatbett & Augmentation
Sie möchten ein komplettes Paket? Wir stellen Ihnen Gerät, chirurgisches Winkelstück und den Verbrauchsmaterial-Vorrat als abgestimmte Konfiguration zusammen – inklusive Staffelpreisen für die Sprayschläuche. Schreiben Sie uns einfach an.
Regulatorik, Garantie & Service
-
Medizinprodukt – CE-gekennzeichnet (Hersteller-/Händlerangabe). Bitte vor Gebrauch Gebrauchsanweisung und Kennzeichnung lesen.
-
Anwenderkreis: Ausschließlich für geschultes Fachpersonal (Zahnärzte, Chirurgen) in Zahnklinik oder Krankenhaus. Nicht für den Einsatz in Gegenwart brennbarer Anästhesiegemische geeignet.
-
Garantie laut Gebrauchsanweisung: 1 Jahr ab Kaufdatum auf das Gerät, 1 Jahr auf Motor und Anschlusskabel. Lebenslange Wartungsbereitschaft des Herstellers.
-
Klartext-Fehlerdiagnose: Sieben Fehlercodes (01–07) mit Klartext und Lösungshinweis direkt am Display – vom nicht angeschlossenen Fußpedal bis zur Schlauchpumpenstörung.
-
Beratung & Service durch SurgicMate: Wir liefern, richten ein und bleiben Ihr Ansprechpartner – auch nach dem Kauf.
Schnellübersicht: 8 Programme • LED-Mikromotor • 300–40.000 U/min • 5–80 Ncm mit Drehmomentschutz • Übersetzungen 1:1 bis 27:1 • Peristaltikpumpe 110 ml/min • Touch-Display • Fußpedal MF4 • 134 °C autoklavierbar (max. 250 Zyklen laut IFU) • 276×267×110 mm • 200–240 V / 150 VA
Alle technischen Angaben entstammen der Bedienungsanleitung des Herstellers (Dokument ZMN-SM-018 V1.6). Änderungen an Design, Technik und Lieferumfang behält sich Guilin Woodpecker Medical Instrument Co., Ltd. jederzeit vor. Abbildungen können vom Lieferumfang abweichen.
